產品品種全面、功能更多。

W系列端子具有如下特點：

• 最大壓接導線截面300mm2；
• 僅需兩種大小不同的擋板；
• 其中較大的擋板同時可以用作較小接線端子的隔板；
• W系列接線端子可以輕易地安裝在導軌上，這樣便可以方便精確地調整接線端子在安裝軌上的位置。
• 相應的固定器可以保證接線端子絕對可靠地固定在正確的位置上。另外還可以在固定器上安置標記座，以便于分組標記。

W系列的聯絡組件具有如下特點：

1. 具有頂部中央螺釘橫聯和插拔式彈片橫聯；
2. 插拔橫聯最大可至50極；
3. 本身帶絕緣，可以防止接觸帶電部件；
4. 螺釘橫聯件緊固螺釘不會松落，埋頭式螺釘便于螺絲刀的操作；
5. 在400V以下的電壓下，切斷的聯絡組件使用于相鄰接線端子之間無需擋板或隔板；
6. 使用聯絡組件后，不妨礙接線端子通過最大額定電流；
7. 根據需要剪斷某聯便可跳過該接線端子；
8. 可以同時并排交錯使用兩列聯絡組件－即可在兩種電位下工作；

W系列聯絡組件用于基型接線端子，而且在基型、零線型和接地型接線端子的交叉組合裝配時也不受影響，所以能夠根據需要方便、經濟地組配接線端子！

不管接線端子是否裝上了聯絡組件，它都是防觸摸的。此外，直到150mm2的所有接線端子均可安裝分組標記牌或帶有閃電標志符號圖樣的蓋板。

• 使用帶有閃電標志符號的蓋板便于識別帶電接線端子；
• 使用分組標記牌便于識別功能組；
• 三種標記系統供你您選擇，一塊標記上可印十位數字或字符；
• 絕對防止觸摸帶電部位

雙層接線端子

Weidmüller雙層接線端子在不增大接線端子厚度的前提下增大了接線密度。用雙層接線端子代替標準接線端子，可使接線端子數增加一倍，而不必加長安裝軌。

魏德米勒雙層接線端子具有如下特點：

• 上下兩層均可橫向聯絡；
• 上、下兩層的導電片可互相連接
• 不必移動相鄰接線端子亦可進行更換；
• 可對接線端子做清晰的標記；
• 上、下導電片互連的雙層接線端子尤其適合于在空間較小的情況下的電勢分配；
• 由接線端子頂端的V型缺口可以識別上下導電片是否互聯。

W系列端子類型有：

• 普通型WDU和雙層型WDK
• 螺栓型接線端子WFF
• 接地型WPE
• 開關型WTR
• 熔斷器型WSI
• 電流測試型WTL
• 零線型WNT
• 熱電偶型WDU 2.5/TC
• 插拔式(帶插頭) WDU BLA/BLZ
• 分線端子WPDB(全新推出)
• 穿墻式接線端子WGK(全新推出)

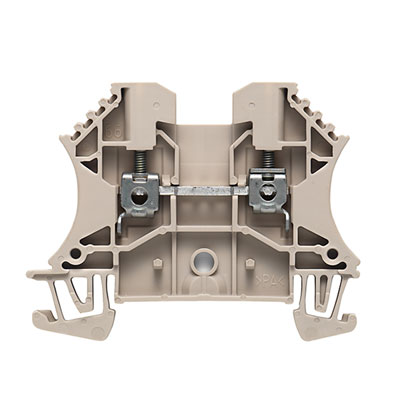

普通型WDU和雙層型WDK

普通型WDU額定壓接導線截面從0.08mm2 至240 mm2 ，DIN 35mm導軌安裝。=>連接大截面導線的基型接線端子WDU70/95N, WDU120/150以前，要花費很大的力氣才能把大截面的導線插進接線端子。而現在則可以輕松地將其放入Weidmüller的接線端子里。對于每一種型號，除單個接線端子外，也可以提供3個一組，4個一組或5個一組的，預先用螺釘連好的接線端子組，以保證更好的穩定性。接線端子不僅可使用安裝軌安裝，而且還可以利用螺釘直接固定在孔距25mm的安裝板上。其他特點：

• WDU2.5-WDU10外形尺寸一樣，可以節省擋板庫存；
• 可使用中央插拔式橫聯進行無限的橫聯延伸；
• 在使用聯絡組件的情況下也能保證防止觸摸（VGB4）；
• 極佳的穩固性。

全新推出產品：WPDB分線端子

WPDB分線端子進行電源的分配，緊湊簡易

• 節約空間的設計
• 模塊化或三相模塊化結構
• 使用方便
• IP20防護等級
• 可安裝在TS35導軌上，也可直接安裝
• 短路保護
• 模塊之間可匯流排橫聯

全新推出產品：WGK穿墻式接線端子

新型的WGK穿墻式接線端子，可以穿過外殼供電。魏德米勒為不同的電流提供了一種通用的解決方案。電氣元件通過安裝在外殼的內部和外部的兩部分接線端子進行聯接。WGK接線端子采用壓線框接線方式，保證自鎖并且防震。絕緣外殼保證操作安全。WGK有水平進線和垂直進線兩種標準形式。除此以外還有兩外一種形式，即通過OT端頭在外殼內部與另一半WGK接線端子聯接。任何一種形式都能方便地進行接線安裝。

WDU 4/ZZ和WDU 4/ZR

新型接線端子WDU 4/ZZ和WDU 4/ZR使用戶能夠在接線時有更好的選擇，插拔式的標準橫聯件使電壓分配變得十分簡單。

• 3或4個標準壓線框，導線截面可達到6MM2
• 插拔式橫聯（ZQV）節約了大量的裝配時間
• 魏德米勒獨有的絕緣材料WEMID（阻燃等級V0/最高工作溫度120C）使之具有高可靠性
• 具有大標記區域的WS標記號
• 接地型端子WPE 4/ZZ和WPE 4/ZR
• 開關型接線端子WTR 4/ZZ和WTR 4/ZR

W系列螺柱接線端子

電源傳輸

魏德米勒范圍很廣的螺柱接線端子可以為那些承擔能源蘇輸送地所有應用提供非常安全的聯接。

接線范圍從10mm2到300mm2。

使用帶壓接OT端頭地導線卡在有螺紋的螺柱上，然后通過擰緊六角螺帽使之安全的聯接。

螺柱接線端子使所用的帶螺紋的螺帽范圍從M5到M16，這要根據導線的橫截面面積而定。

極高地安全性通過低壓降何阻燃等級為V0的可以自我熄滅的絕緣材料。

所有螺柱接線端子都根據國際鐵路標準得到測試，如以下標準：（EN 50343, EN 50155, NF F61-017, NF16-101, PLA 20）并且都滿足這些標準的要求。

螺栓型接線端子 WF+WFF

作為大電流接線端子，可接 6---300 mm2 導線， WFF常用的型號有WFF35，WFF70，WFF120，WFF185，WFF300等。

WF5到WF12可接從6---120 mm2的導線，最高電壓達2300V。

WF/WFF系列

• 額定電壓范圍至1000W.
• 當使用特殊的環氧樹枝材料制的隔板時，也適合于電壓至2300V及點流520A的情況。

單螺柱接線端子WF系列

• 可以在一個端子上毫無問題的安全的聯接四根導線。
• 聯接3根導線時，額定數據也不會收到任何限制。

雙螺柱接線端子WFF系列

• 自帶有鉸鏈的防護改。

ST 4000系列

• 適合電壓范圍至4000V，點流至415A.
• 適合一些極度嚴格的要求，尤其適合鐵路方面的應用。

操作

如果要接導線，必須在導線的末端壓接OT端頭。壓接了導線的OT端頭放在緞子的墊圈和鋸齒的墊圈之間。OT端頭地兩面和兩個墊圈彼此接觸。通過擰緊六角螺帽來使OT端頭地接線片和兩個墊圈壓緊來保證接觸的可靠性。

另外，第三根導線可以從相反的接線方向壓接這根導線。

附件

我們同樣也會為我們的螺柱接線端子提供廣泛的相關附件，具體的描述在接下來會談到。

接地型 WPE

接地保護用端子額定壓接導線截面從1.5mm2 至120 mm2。VDE0100（IEC364）規定，1000V以下的強電設備，在安裝完畢之后，必需對設備座絕緣測量。特別條例規定，必需在不取下引出端導線（L1，L2，L3，N）的情況下做絕緣測量。WDL型接線端子可以滿足這些要求。WDL的厚度只有6 mm，接線層次清晰，節省空間。

WDL2.5/S和WDL2.5/S/L/L

10×3mm接零母線上允許通過140A的電流。

通過一個專門的壓線框（ZB35），或者一個WNT零線型接線做對接零母線供電。

交流配電電路可通過3線接線端子（L1，NT, PE）和兩線接線端子WDL2.5/S/L/L（L2，L3）組合來實現。

開關型WTR

回路開斷測試用端子

熔斷器型WSI

回路過流保護用端子，額定電流從0.1A---6.3A。

電流測試型WTL

外接測試設備或測量儀表用端子。

零線型WNT

作為零線的分配端子，一般與10x3的小母線配合用。

傳感器/執行器端子

傳感器/執行器用接線端子，節約空間、導線、時間。最終節約您的成本。
